一、產品簡介
氣溶膠發生器ATM240/S用于從含有大量>1μm顆粒的懸浮液（例如鹽溶液、糖溶液）中產生氣溶膠。
通過使用氯化鉀懸浮液（＞5wt.-%）操作發生器，可形成符合ISO16890-2要求的固體氣溶膠，中等試驗流速高達64m3/h。

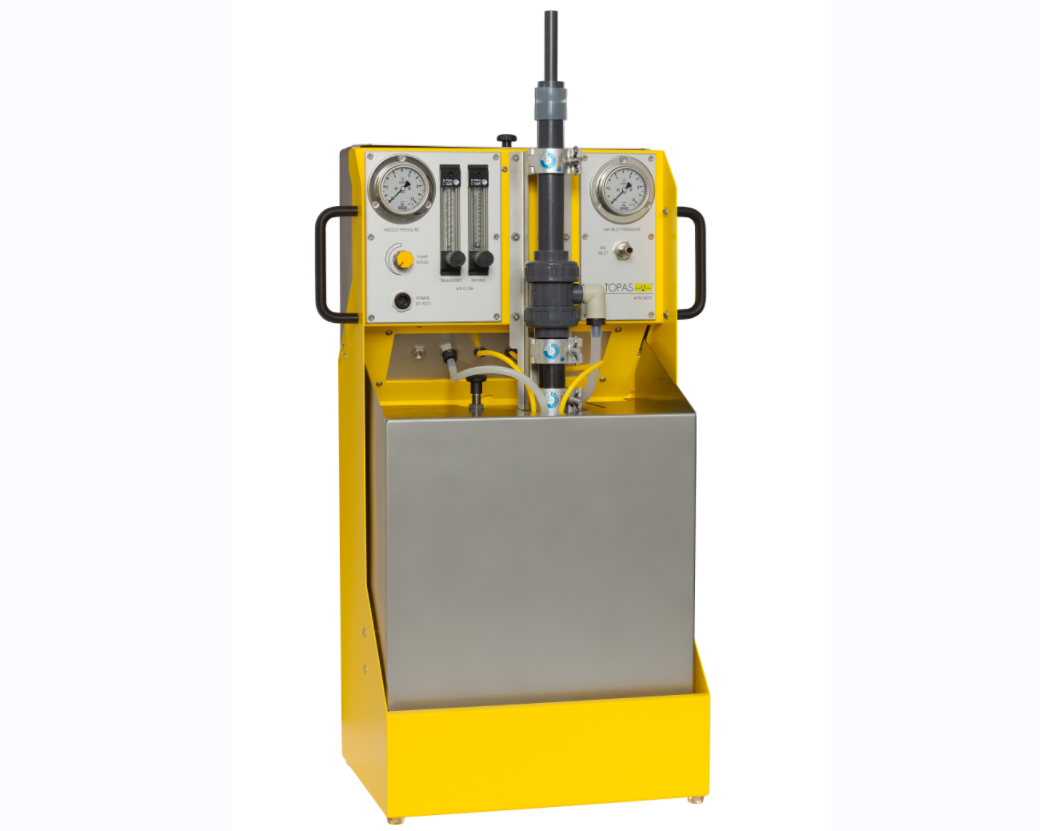

圖1 霧化氣溶膠發生器ATM 240/S（采用氣溶膠干燥技術生成氣溶膠）
二、應用
l 根據ISO 16890-2標準進行空氣過濾器分級效率測試
l 氣溶膠分析儀器的校準和驗證
l 粗粒鼠尾草氣溶膠的醫學研究（空氣動力學質量中值直徑MMAD高達8μm）
三、特性
l 根據 VDI 3491-2，隨著時間的推移穩定產生氣溶膠
l 粒徑范圍為0.01-10 μm的高濃度的氣溶膠
l 設計緊湊、節省空間，配備氣溶膠干燥器
l 準備迅速（初始階段短，易于清潔和維護）
四、工作原理
待霧化的懸浮液（氣溶膠物質）通過ATM 240/S氣溶膠腔室內的單物質噴嘴進行分散。
液體分散并形成廣泛分布（多分散）的霧滴氣溶膠（主體氣溶膠）。由于慣性和重力沉降，大液滴在生成后立即離開主體氣溶膠。干燥的吹掃氣流進入氣溶膠形成室，將剩余的液滴輸送回溶液中，同時啟動液滴干燥過程。為確保測試氣溶膠的干燥穩定性，氣溶膠通過干燥段后離開發生器。

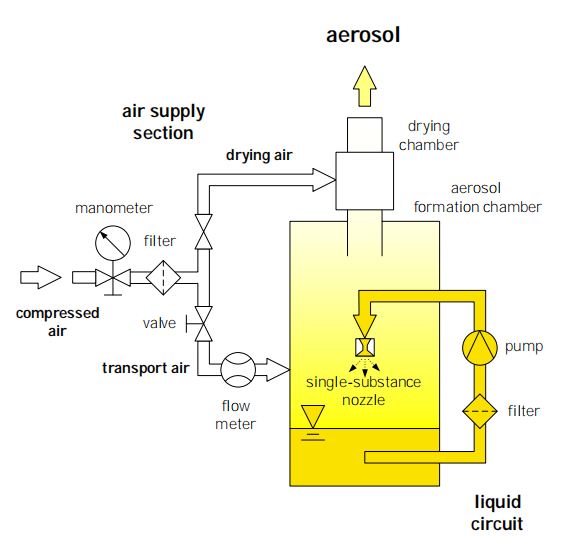

圖2 ATM240/S霧化發生器的工作原理
五、詳細說明
發生器出口處的顆粒濃度可通過吹掃/輸送流量進行調節，該流量調節范圍為18-130L/h。
下圖顯示了使用15 wt.-%氯化鉀水溶液進行氣溶膠發生，吹掃/輸送流對粒度分布的影響。

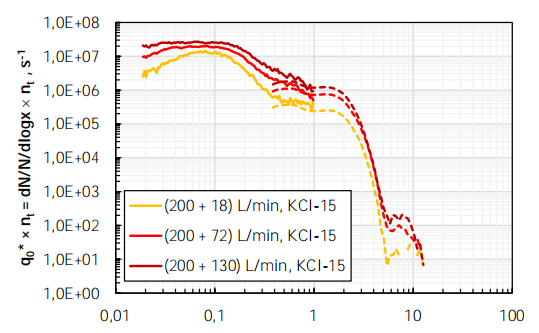

圖3 生成的氯化鉀氣溶膠的粒度分布
（分析方法的組合：實線=差分電遷移率分析；虛線=飛行時間光譜法；
有效氯化鉀顆粒密度為1.98g/cm3，用于轉化內在測量的等效顆粒直徑）
下圖為生成的氯化鉀顆粒的典型形態和表面特征，
圖4 生成的氯化鉀氣溶膠粒子的形態和形貌(掃描電子顯微鏡:放大10000倍)
六、配件（可選）
l EAN581，用于氣溶膠的靜電中和
l 激光氣溶膠光譜儀(例如:LAP 322、LAP 323, LAP 340)用于測定顆粒大小和濃度
七、技術參數
流量 | 10～24m3/h |
總流量 | 218～330 L/h |
--傳送氣溶膠流量 | 18～30 L/h |
--干燥流量 | 200L/h |
粒子產生速率 ＜0.1um | 15%(w/w),KCl，≤4×109 #/s |
--亞微米粒子< 1 μm | 9.8×106-2.8×107/S |
--微米(1μm-20μm) | 1.3×105-6.2×105/S |
氣溶膠物質 | 氯化鉀溶液，氯化鈉溶液 |
粒徑范圍 | 0.01～10um（KCl） |
容量 | 100～300mL |
氣溶膠出口 | Φ13mm（內徑） |
電源 | 110～230VAC,50/60 Hz，24VDC，2A |
壓縮空氣 | 5 bar，0.5 m3/h,（除油干燥） |
尺寸(w×h×d) | 900×400×300 mm |
重量 | 25kg |
依據標準 | VDI 3491-2, ISO16890-2 |
